ZBQ-4直流牽引電機優勢
一、40年經驗的技術團隊
國內老牌湘潭電機廠技術團隊、自主研發，個性設計，確保電機工藝和質量。

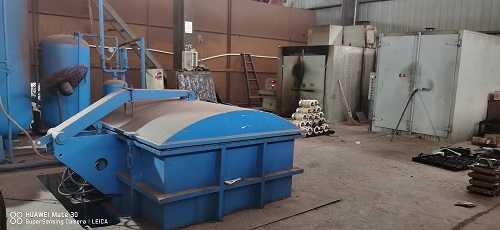

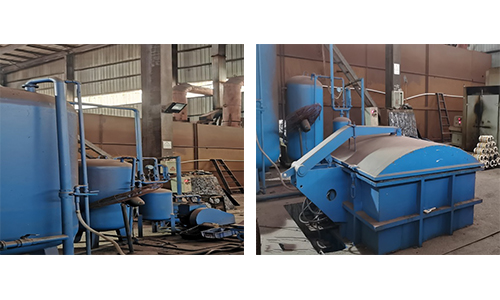

二、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，確保ZBQ系列直流電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.5倍以上；
三、國內先進的烘干設備及工藝
采用先進的烘干設備及烘干工藝，預烘、烘干、保溫、準備的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

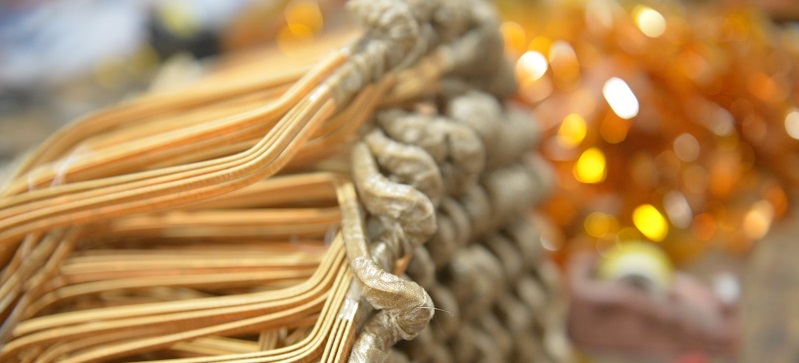

四、電機電樞采用特殊工藝，提高電機使用率，更適應惡劣工礦
很多司機圖省事違規操作經常燒電機，我們的電機工藝采用銅本體融化焊接，解決了錫焊不耐溫升的問題，大大提高了電機壽命，延長3倍以上。

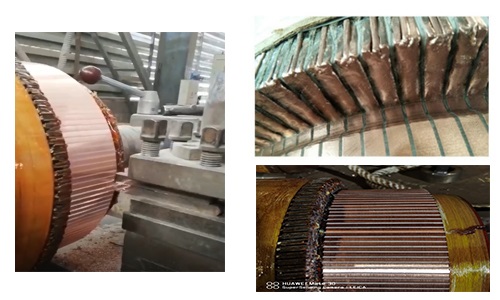

電機換向器表面采用精密加工，確保碳刷和換向器的接觸良好，提高碳刷和電機使用壽命。（碳刷磨損產生的導電粉塵引起電機整機絕緣下降，換向片打火及損壞）

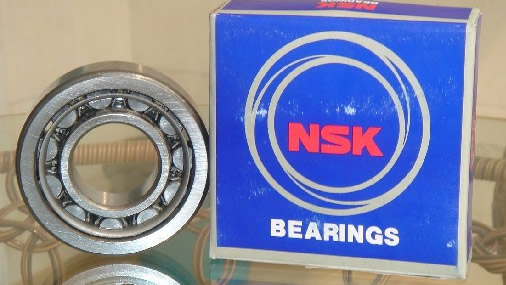

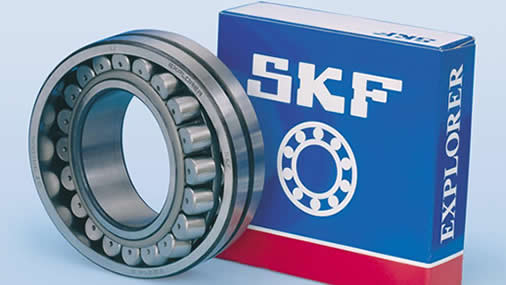

五、ZBQ全系列使用高質量或者進口軸承
ZBQ系列直流電機使用高質量或者進口軸承，確保電機低噪音，低震動，高精度，效率高，長壽命和少維護；

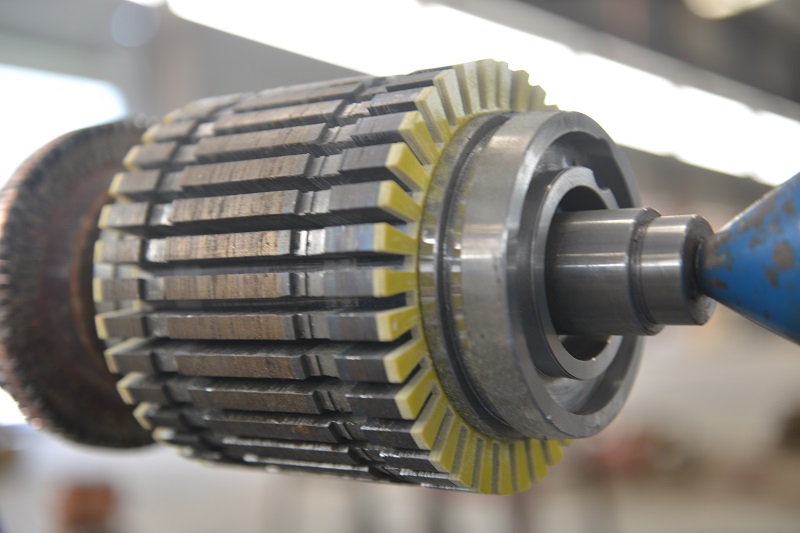

六、ZBQ全系列使用矽(硅)鋼片
ZBQ系列直流電機均采用寶鋼/武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；
七、ZBQ全系列使用F級及H級絕緣材料,高壓絕緣無短板
ZBQ系列直流電機采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；
八、ZBQ全系列電機使用

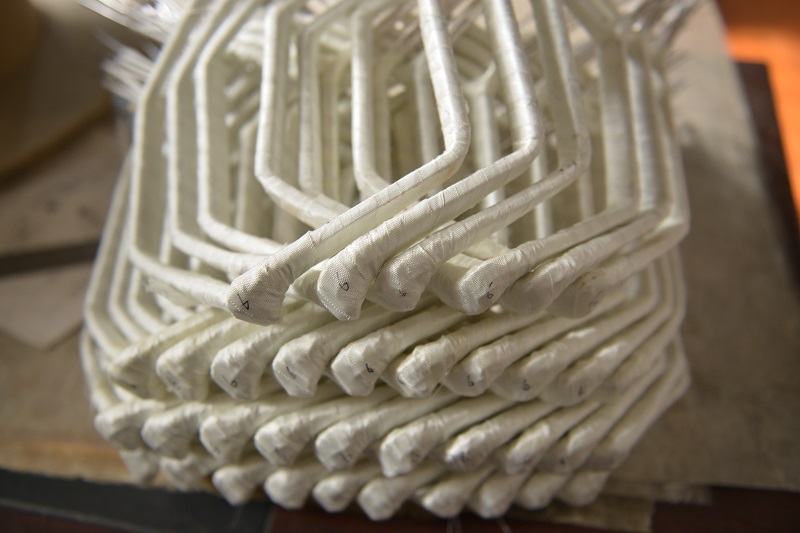

ZBQ系列直流電機采用大廠F級及H級漆包線，絕緣絲包線，絕緣扁銅線等。
主要用途及適用范圍
1.1 主要用途

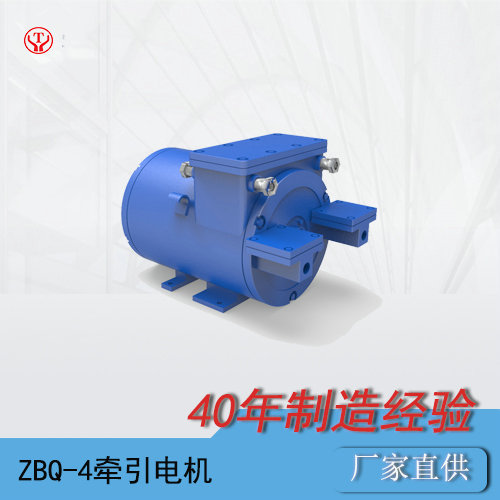

ZBQ-4 礦用隔爆型直流牽引電動機系供 CTY2.5/48 型蓄電池式礦用電機車作主電動機。
1.2 適用范圍 電機置于電機車內部，在下列環境下應能正常運行：
a) 海拔不超過2000m；
b) 在遮蔭處空氣最高溫度不超過40℃,最低空氣溫度不低于-25℃；
c) 最濕月月平均最大相對濕度不高于 90%（同月的月平均最低溫度不高于 25℃）；
d） 空氣中含有煤塵和瓦斯與空氣的爆炸性氣體混合物。
1. 電機采用全封閉自冷式結構。電機結構見附圖 2。
2. 電機一端伸軸，軸伸為圓錐形，通過聯軸器經兩級齒輪傳動驅動機車車軸。電機下部四底腳用螺栓固定。
3. 電機機座由無縫鋼管 Q235-B 焊接后車制而成，兼作導磁體及安裝全部零部件的骨架之用。機座上方設有一個視察窗。通過視察窗可檢查換向器和電刷的工作情況及更換電刷。電機前端蓋及機座上方設有出線盒，出線盒內有接線柱，外接電纜通過出線盒上的接口引入。電機電氣間隙不小于 6mm，爬電距離不小于 10mm。
4. 電機采用四磁極及全刷桿結構；刷架為圓圈形的塑料壓制件，可在一定范圍內進行調整。每個刷
盒內裝有兩塊帶尾電刷，刷握采用恒力彈簧。
5. 換向器為傳統的拱形結構，由梯形銅牌加工成鴿尾狀的換向片組成，片間用 0.8mm 的云母板 5535
絕緣，鴿尾用錐形云母環絕緣，再用換向器套筒和壓圈藉緊固螺母壓緊。 3.7 轉軸用φ50 的 45 號優質碳素圓鋼車制而成。
6. 電機軸承用 3 號工業鋰基潤滑脂潤滑，且傳動端及換向器端均用 207 深溝球軸承。
ZBQ-4直流牽引電機參數
| 功率 | 3.5Kw |
| 電壓 | 42V | |
| 電流 | 105A | |
| 轉速 | 960r/min | |
| 最大電流 | 210A | |
| 最大轉速 | 2400r/min | |
| 結構形式 | 臥式 | |
| 工作制定額 | S2-60MIN | |
| 勵磁方式 | 串勵 | |
| 絕緣等級 | F | |
| 冷卻形式 | IC40 | |
| 重量 | 137KG |
